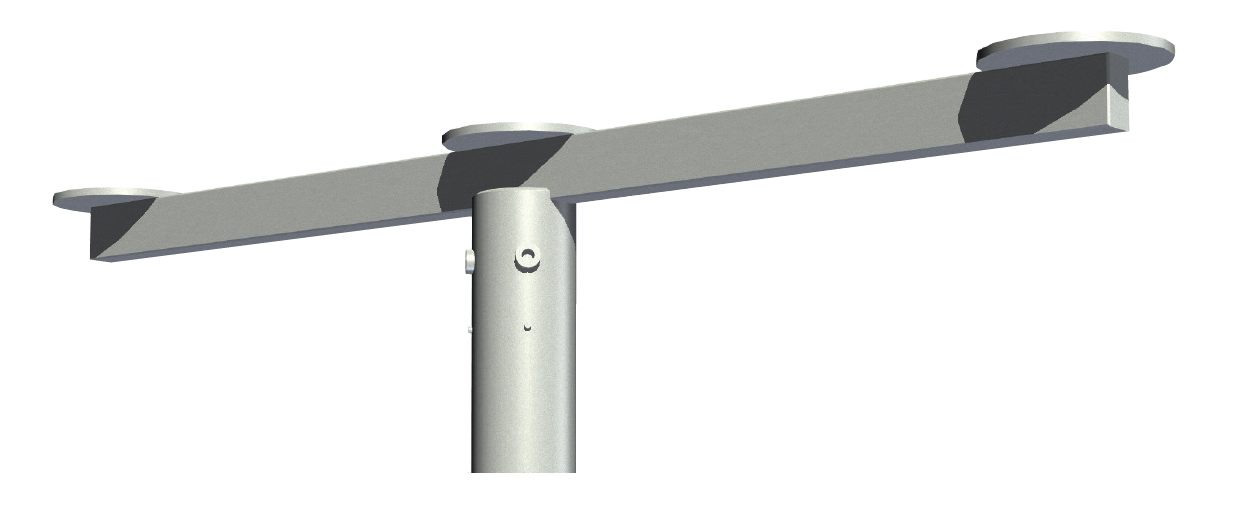

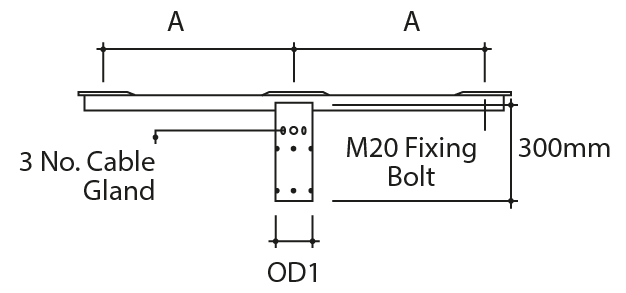

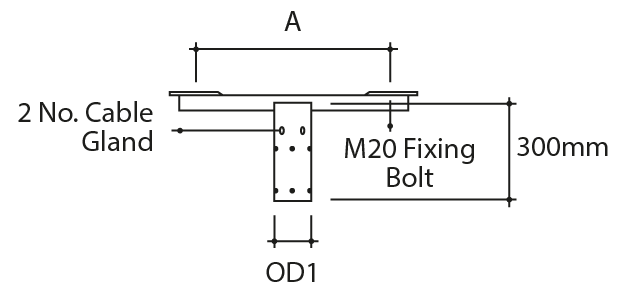

*Grub screws, fixing bolts & cable glands included for all brackets
Ref | Type | To Fit Shaft or Spigot Ø |
OD1 |
A |
Approx Weight (kg) |
---|---|---|---|---|---|
FL1/1 | Single | 76 | 89 | – | 3 |
FL1/2 | Double | 76 | 89 | 600 | 6 |
FL1/3 | Double | 76 | 89 | 800 | 7 |
FL1/4 | Triple | 76 | 89 | 600 | 10 |
FL1/5 | Triple | 76 | 89 | 800 | 11.5 |
FL2/1 | Single | 89 | 101 | – | 4 |
FL2/2 | Double | 89 | 101 | 600 | 7.5 |
FL2/3 | Double | 89 | 101 | 800 | 8 |
FL2/4 | Triple | 89 | 101 | 600 | 10.5 |
FL2/5 | Triple | 89 | 101 | 800 | 12 |
FL5/1 | Single | 102 | 114 | – | 3 |
FL5/2 | Double | 102 | 114 | 600 | 6.75 |
FL5/3 | Double | 102 | 114 | 800 | 7.5 |
FL5/4 | Triple | 102 | 114 | 600 | 10 |
FL5/5 | Triple | 102 | 114 | 800 | 12 |
FL4/1 | Single | 114 | 127 | – | 5.5 |
FL4/2 | Double | 114 | 127 | 600 | 9 |
FL4/3 | Double | 114 | 127 | 800 | 10.5 |
FL4/4 | Triple | 114 | 127 | 600 | 12 |
FL4/5 | Triple | 114 | 127 | 800 | 13.5 |
FL3/1 | Single | 127 | 140 | – | 5.5 |
FL3/2 | Double | 127 | 140 | 600 | 9 |
FL3/3 | Double | 127 | 140 | 800 | 10 |
FL3/4 | Triple | 127 | 140 | 600 | 12 |
FL3/5 | Triple | 127 | 140 | 800 | 14 |
FL7/1 | Single | 152 | 168 | – | 6 |
FL7/2 | Double | 152 | 168 | 600 | 9.5 |
FL7/3 | Double | 152 | 168 | 800 | 11 |
FL7/4 | Triple | 152 | 168 | 800 | 12.5 |
FL7/5 | Triple | 152 | 168 | 800 | 14 |
OD2: standard Ø 42mm. For 48mm insert /48
For 60mm insert /60, following product codes below
Y = 2 rows of 3 No. M10 grub screws (89 & below)
2 rows of 4 No. M10 grub screws (114 & below)
NOTE: Perpendicular arm on brackets up to 400mm
Ref | To Fit Projection |
To Fit Shaft or Spigot Ø |
OD1 |
OD2 |
Z |
Approx. Weight (kg) | |
---|---|---|---|---|---|---|---|
Single Projection |
Double Projection |
||||||
PR1-03/S & D | 300 | 60 | – | 42 | 195 | 2 | 3 |
PR1-05/S & D | 500 | 60 | 76 | 42 | 350 | 2.5 | 4.5 |
PR1-10/S & D | 1000 | 60 | 76 | 42 | 350 | 4.5 | 7 |
PR1-15/S & D | 1500 | 60 | 76 | 42 | 350 | 6 | 10 |
PR2-03/S & D | 300 | 76 | – | 42 | 195 | 2.2 | 3.1 |
PR2-05/S & D | 500 | 76 | 89 | 42 | 350 | 3 | 4.5 |
PR2-10/S & D | 1000 | 76 | 89 | 42 | 350 | 4.5 | 7 |
PR2-15/S & D | 1500 | 76 | 89 | 42 | 350 | 6 | 10 |
PR4-03/S & D | 300 | 89 | – | 42 | – | 4 | 4.9 |
PR4-05/S & D | 500 | 89 | 101 | 42 | 350 | 4 | 5.5 |
PR4-10/S & D | 1000 | 86 | 101 | 42 | 350 | 5.5 | 8 |
PR4-15/S & D | 1500 | 89 | 101 | 42 | 350 | 7 | 11 |
PR4-20/S & D | 2000 | 89 | 101 | 48 | 350 | 10 | 17 |
PR5-05/S & D | 500 | 127 | 140 | 42 | 350 | 5.6 | 6.9 |
PR5-10/S & D | 1000 | 127 | 140 | 42 | 350 | 6.9 | 9.5 |
PR5-15/S & D | 1500 | 127 | 140 | 42 | 350 | 8.5 | 12.4 |
PR6-03/S & D | 300 | 114 | – | 42 | – | 5.1 | 5.9 |
PR6-05/S & D | 500 | 114 | 127 | 42 | 350 | 5.5 | 7 |
PR6-10/S & D | 1000 | 114 | 127 | 42 | 350 | 7 | 9.5 |
PR6-15/S & D | 1500 | 114 | 127 | 42 | 350 | 8.5 | 12.5 |
PR6-20/S & D | 2000 | 114 | 127 | 48 | 350 | 11.5 | 18.5 |
PR6-25/S & D | 2500 | 114 | 127 | 60 | 350 | 16 | 27.5 |
PR6-30/S & D | 3000 | 114 | 127 | 60 | 350 | 18 | 31.5 |
PR7-03/S & D | 300 | 102 | 114 | 42 | 350 | 4.8 | 5.8 |
PR7-05/S & D | 500 | 102 | 114 | 42 | 350 | 5.2 | 6.1 |
PR7-10/S & D | 1000 | 102 | 114 | 42 | 350 | 7.3 | 8.4 |
PR7-15/S & D | 1500 | 102 | 114 | 42 | 350 | 10.4 | 11.6 |
PR8-05/S & D | 500 | 152 | 168 | 42 | 350 | 5 | 6.5 |
PR8-10/S & D | 1000 | 152 | 168 | 42 | 350 | 9.1 | 6.4 |
PR8-15/S & D | 1500 | 152 | 168 | 42 | 350 | 7.8 | 11.9 |
X = 100mm standard
Y = 2 rows of 4 No. M10 grub screws. Fits to standard 76mm spigot (product code/SP), length = 230mm
Grub screws included

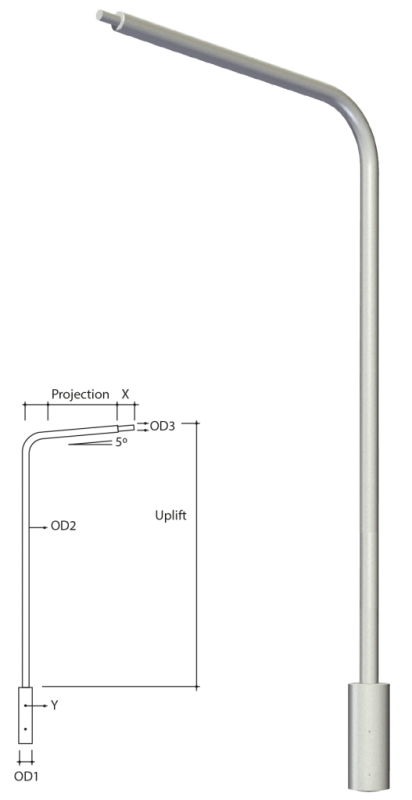

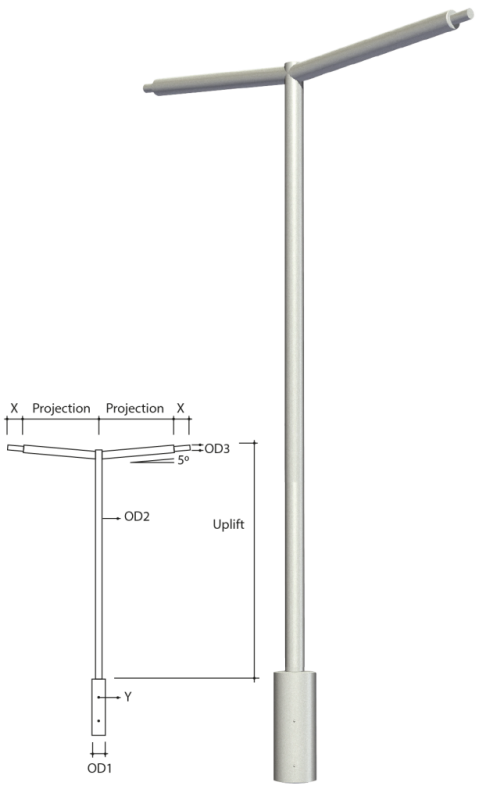

Ref |
To Fit Projection |
To Fit Uplift |
To Fit Shaft |
OD1 |
OD2 |
OD3 |
Approx. Weight (kg) | |
---|---|---|---|---|---|---|---|---|
Single Projection |
Double Projection |
|||||||
PU1-0510/S & D | 500 | 1000 | 76 | 89 | 48 | 42 | 8.5 | 10.5 |
PU1-1010/S & D | 1000 | 1000 | 76 | 89 | 48 | 42 | 11 | 15.5 |
PU1-1020/S & D | 1000 | 2000 | 76 | 89 | 48 | 42 | 15 | 19.5 |
PU1-1520/S & D | 1500 | 2000 | 76 | 89 | 48 | 42 | 17.5 | 23.5 |
PU1-2020/S & D | 2000 | 2000 | 76 | 89 | 48 | 42 | 20 | 29 |
